Dans le milieu industriel, la sécurisation des marchandises ne se limite pas à un simple emballage de confort. C’est un levier de rentabilité direct. Chaque année, les avaries liées au transport et aux conditions de stockage pèsent pour plusieurs milliards d’euros sur la balance commerciale des entreprises européennes. Face à des enjeux de précision toujours plus élevés, notamment dans l’électronique de pointe ou la mécanique de haute précision, le choix des matériaux de calage devient une décision d’ingénierie à part entière. Le défi consiste à neutraliser les forces mécaniques, les vibrations et les agressions environnementales avant qu’elles n’atteignent le cœur du produit.

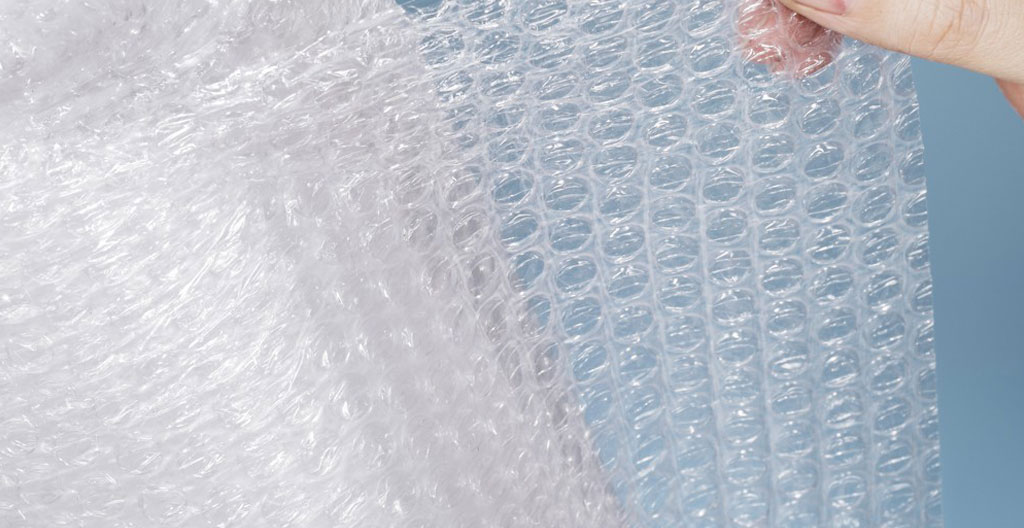

Le film à bulles d’air s’est imposé comme le standard technique pour répondre à ces contraintes. Basé sur l’emprisonnement d’air dans une matrice de polyéthylène, il agit comme un bouclier capable d’absorber l’énergie cinétique lors des chocs. Cependant, pour un responsable logistique ou un ingénieur packaging, l’enjeu est de naviguer parmi la diversité des formats, des densités et des traitements de surface pour trouver la solution optimale. Une erreur de dimensionnement peut entraîner soit un surcoût inutile, soit, plus grave, une défaillance de protection conduisant à la perte de composants critiques.
Caractéristiques techniques des films bulles polyéthylène haute et basse densité
La performance d’un film bulles repose avant tout sur sa composition polymérique. Le polyéthylène (PE), matériau de base, se décline en différentes densités qui modifient radicalement le comportement du film face à la perforation et à l’écrasement. En industrie, on ne choisit pas un film « au hasard », on sélectionne une résistance mécanique adaptée à la charge statique et dynamique exercée par l’équipement à protéger.
Le polyéthylène basse densité (PE-BD) est le plus répandu pour sa souplesse, idéale pour épouser des formes complexes. À l’opposé, le polyéthylène haute densité (PE-HD) offre une structure moléculaire plus serrée, augmentant la rigidité et la protection contre les objets pointus. Comprendre cette distinction technique est le premier pas pour sécuriser une chaîne logistique soumise à des manutentions répétées ou à des expéditions longue distance.
Propriétés mécaniques du film bulles PE-HD pour équipements lourds
Pour le transport de moteurs, de pompes industrielles ou de bâtis de machines, le PE-HD est incontournable. Sa structure linéaire lui confère une résistance à la traction atteignant 22 MPa. Concrètement, cela signifie que le film supporte des tensions importantes sans se déchirer, même lorsque les angles de la pièce protégée sont vifs. Sa capacité de charge est environ 40 % supérieure à celle d’un film standard, évitant ainsi l’affaissement des bulles sous un poids constant.
Au-delà de la traction, c’est la résistance à la perforation qui fait la différence. Avec un seuil de rupture mesuré à 120 J/m, le PE-HD protège efficacement contre les chocs incidents causés par d’autres colis ou par les fourches des transpalettes. Le module de flexion élevé (environ 1200 MPa) assure également que la force d’un impact est répartie sur une surface plus large, minimisant ainsi la pression ponctuelle sur l’équipement interne.
Résistance thermique et UV des films bulles multicouches
Les environnements industriels et les zones de stockage ne sont pas toujours régulés en température. Un film bulles doit pouvoir conserver son intégrité physique entre -40°C et +80°C. Les formulations industrielles modernes intègrent des stabilisants UV (HALS) et des antioxydants phénoliques qui empêchent le polymère de devenir cassant sous l’effet du rayonnement solaire ou de la chaleur des entrepôts sous tôle. Une protection UV efficace garantit une durée de vie du film jusqu’à 24 mois en exposition indirecte, un point crucial pour le stockage de pièces de rechange à rotation lente.
La technologie multicouche (souvent 3 ou 5 couches) permet d’insérer une barrière anti-perméation. Cette couche centrale limite la fuite de l’air hors des bulles sur de longues périodes (phénomène de fluage). Pour l’industriel, c’est l’assurance que le niveau d’amortissement sera identique entre le moment du départ de l’usine et la réception chez le client, même après plusieurs mois de transit maritime.
Épaisseurs standards 10µm à 200µm selon normes ASTM D1709
La normalisation ASTM D1709 encadre les tests de résistance à l’impact des films plastiques. Pour l’industrie, le choix de l’épaisseur est une décision de compromis entre protection et volume. Les films fins de 10 à 30 µm sont réservés au calage léger ou à la protection de surface contre les rayures. Cependant, la majorité des applications industrielles sérieuses se situent dans la fourchette 50-80 µm.
Pour les conditions extrêmes, comme l’emballage de moules d’injection ou de pièces aéronautiques massives, on monte jusqu’à 150 ou 200 µm. À ces niveaux d’épaisseur, le film ne se contente plus d’amortir, il devient une véritable coque semi-rigide. Il est important de noter que la corrélation entre épaisseur et protection est quasi linéaire jusqu’à 150 µm ; au-delà, l’ajout de couches supplémentaires sert principalement à la résistance structurelle globale de la palette.
Capacités d’amortissement et absorption des chocs mécaniques
Le secret de l’amortissement réside dans la compression adiabatique de l’air captif. Lors d’un choc, l’énergie est transformée en chaleur et en déformation élastique de la paroi de la bulle. Des tests en laboratoire montrent qu’un emballage optimisé peut réduire de 70 % l’accélération subie par une pièce lors d’une chute d’un mètre. Ce facteur de protection, souvent appelé « G-factor », est essentiel pour les instruments calibrés.
L’efficacité dépend aussi de la taille de l’alvéole :
- Petites bulles (10 mm) : Idéales pour les produits légers et les surfaces fragiles, offrant une densité de points d’appui élevée.
- Grosses bulles (30 mm) : Préférables pour les équipements lourds, car elles offrent une course d’écrasement plus longue pour dissiper l’énergie des chocs violents.
- Combinaison multicouche : Superposer plusieurs formats permet d’obtenir un amortissement progressif, traitant à la fois les micro-vibrations du transport routier et les impacts majeurs des ruptures de charge.
Méthodologies de sélection selon types d’équipements industriels sensibles
Une sélection rigoureuse commence par une analyse de la vulnérabilité du produit. On ne protège pas un capteur de pression comme on protège un arbre de transmission. La méthodologie recommandée consiste à cartographier les risques : sensibilité aux décharges électrostatiques (ESD), fragilité de surface, tolérance aux vibrations ou risque de corrosion. Une fois ces variables identifiées, le format du film (rouleau, pochette, housse) et ses propriétés physico-chimiques s’imposent d’eux-mêmes.
Protection des composants électroniques et circuits imprimés
L’électronique est doublement vulnérable. Au-delà des chocs, c’est l’électricité statique qui représente le danger invisible le plus dévastateur. Pour les cartes PCB et les modules de contrôle, l’utilisation d’un film bulles antistatique (reconnaissable à sa couleur rose ou bleue) est impérative. Ces films sont traités pour obtenir une résistivité de surface comprise entre 10^9 et 10^11 Ω. Ils empêchent l’accumulation de charges liées au frottement lors du transport.
Pour les composants ultra-sensibles, on privilégiera des pochettes bulles dissipatives combinées à un blindage « Shielding ». L’astuce de l’expert : toujours prévoir une épaisseur de bulles de 50 µm minimum pour les cartes lourdes afin d’éviter que les soudures saillantes ne percent le film et n’annulent la protection physique et antistatique.
Emballage sécurisé pour instruments de mesure et capteurs industriels
La métrologie industrielle exige de maintenir l’étalonnage des appareils malgré les secousses du transport. La technique dite du « calage par suspension » est ici la plus efficace. Elle consiste à envelopper l’instrument dans plusieurs couches de film bulles de diamètre intermédiaire, puis à le placer dans une boîte carton surdimensionnée dont les vides sont comblés par des coussins d’air. Ce système crée un isolant vibratoire qui filtre les fréquences de résonance nocives pour les mécanismes de précision.
Conditionnement spécialisé pour équipements optiques et lasers
Les surfaces optiques (lentilles, miroirs, émetteurs laser) ne supportent aucune micro-rayure. Le polyéthylène standard, bien que souple, peut être légèrement abrasif sous l’effet des vibrations continues. La solution consiste à utiliser des films bulles complexés avec une couche interne en mousse PE ou en voile non tissé doux. Cette double barrière offre l’amortissement de la bulle et la douceur de la mousse. Pour les têtes laser, l’usage de housses bulles sur-mesure garantit une étanchéité à la poussière tout en facilitant la manutention rapide sur les lignes d’assemblage.
Solutions adaptées aux pièces mécaniques de précision usinées CNC
Les pièces usinées, souvent lourdes et recouvertes d’un film d’huile protecteur, nécessitent un film bulles résistant aux graisses et chimiquement inerte. Pour ces éléments, on utilise souvent le film bulles PE-HD à grosses bulles de 30 mm. L’épaisseur du film doit être suffisante (80-120 µm) pour supporter la masse de l’acier ou de l’aluminium usiné. En cas de transport maritime, l’intégration d’un agent VCI (Volatile Corrosion Inhibitor) directement dans le film bulles permet de prévenir l’oxydation des surfaces rectifiées sans nécessiter de graissage excessif, simplifiant ainsi le déballage chez l’utilisateur final.
Comparatif techniques films bulles antistatiques versus standards ESD
Il est fréquent de confondre les termes « antistatique » et « ESD » (Electrostatic Discharge). Pourtant, en industrie, la différence de performance est notable :
- Film bulles rose (Antistatique) : Il contient un agent chimique qui migre en surface pour attirer l’humidité ambiante et dissiper les charges. Son efficacité diminue avec le temps et le manque d’humidité.
- Film bulles noir ou métallisé (Conducteur/Dissipatif) : Il utilise des particules de carbone ou une couche métallique pour assurer une évacuation permanente des charges, indépendamment du climat.
Le choix dépend de la durée de stockage. Pour un transit rapide entre deux ateliers, l’antistatique classique suffit. Pour une pièce stratégique stockée plusieurs mois, seul un emballage ESD certifié garantit l’absence de claquage diélectrique des composants internes.
Dimensionnement optimal selon contraintes logistiques et environnementales
Optimiser son emballage, c’est aussi penser au volume de stockage. Un film bulles trop épais prendra une place considérable dans vos entrepôts et augmentera vos coûts de transport liés au « poids volumétrique ». Le dimensionnement doit donc être le résultat d’un calcul précis : Poids du produit x Facteur de fragilité = Épaisseur de bulles nécessaire. Si votre chaîne logistique comporte plus de cinq ruptures de charge (chargements/déchargements), il est conseillé de passer au grade supérieur de résistance à la perforation.
N’oubliez pas l’influence du mode de transport. Le transport aérien expose les colis à des variations de pression qui peuvent faire gonfler les bulles, tandis que le transport routier impose des vibrations constantes de basse fréquence. Dans ce dernier cas, un film à petites bulles très denses est souvent plus performant qu’une couche unique de grosses bulles pour stabiliser la pièce à l’intérieur du colis.
Normes industrielles ISO 11607 et certifications qualité emballage protecteur
Pour les secteurs comme le médical ou l’aéronautique, l’emballage doit être qualifié selon des normes strictes comme l’ISO 11607 ou les standards ISTA. Ces protocoles imposent des tests de vieillissement accéléré et des simulations de transport sur banc vibrant. Travailler avec des films bulles bénéficiant de fiches techniques détaillées (mentionnant la résistance à l’impact, le taux de rétention d’air et la pureté chimique) est indispensable pour garantir la conformité de vos propres produits.
Une démarche qualité rigoureuse implique de vérifier que vos fournisseurs respectent les réglementations environnementales (REACH, RoHS) et que le film bulles est 100 % recyclable. Aujourd’hui, la traçabilité des lots de fabrication de films bulles est un standard attendu par les donneurs d’ordres industriels pour prévenir tout risque de contamination chimique des pièces sensibles.
Analyse coût-efficacité et retour sur investissement par secteur d’activité
L’investissement dans un film bulles de haute qualité ne doit pas être vu comme une dépense, mais comme une assurance. Le coût d’un rouleau de film spécifique représente souvent moins de 1 % de la valeur de l’équipement protégé. À l’inverse, le coût d’une seule pièce endommagée inclut non seulement la valeur de la marchandise, mais aussi les frais de logistique inverse, le temps de diagnostic technique et l’impact sur la réputation de l’entreprise.
Dans l’industrie automobile, l’adoption de pochettes bulles préformées permet de réduire le temps d’emballage de 30 %, améliorant ainsi la productivité globale de la ligne. Dans le secteur des machines spéciales, l’utilisation de films PE-HD multicouches a permis à certains constructeurs de diviser par quatre leur taux de réclamations clients liées aux rayures cosmétiques. En fin de compte, choisir le bon format de film bulles, c’est sécuriser ses marges tout en assurant une expérience de réception irréprochable à ses clients finaux.
